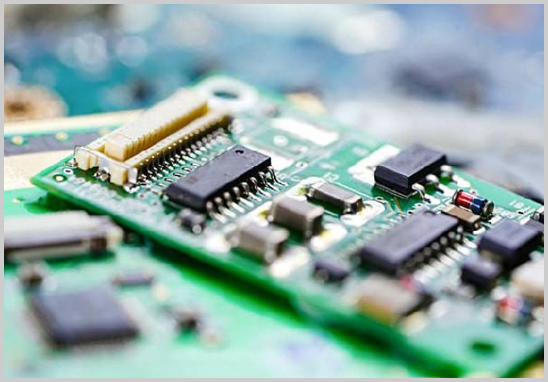

在實際的PCB設計和制造過程中，工程師往往會發現：幾乎所有的貼片元件都會優先布局在頂層。這個“慣例”并非隨意而為，而是經過了生產效率、質量控制和可靠性等多方面的綜合考量。

1. SMT貼裝工藝的“先頂后底”原則

現代PCB上絕大多數元件都采用表面貼裝技術（SMT）加工。SMT生產線的常規流程是：

1. 在PCB頂層錫膏印刷 →

2. 頂層元件貼裝 →

3. 頂層回流焊 →

4. 翻板至貼底層元件 →

5. 底層回流焊

這樣的“先頂后底”安排能保證在回流焊過程中，底層元件不會因重力或振動而從PCB反面脫落，減少了貼裝缺陷和返工風險，也縮短了制程時間。

2. 檢測與返修更加便捷

將主要元件放在頂層，能充分利用生產線上集成的AOI（自動光學檢測）和SPI（錫膏檢測）設備。它們在回流焊前后對頂層進行高效掃描，一旦發現錯貼、偏移或錫膏量異常，技術人員可以及時調整或返修，避免整板返工成本的大幅上升。

3. 布線空間與阻抗控制

在雙面或多層PCB中，底層往往被優先用作地平面和電源平面，以提供穩定的參考電位和良好的回流路徑。如果將元件放在底層，將大大增加跳線和過孔數量，影響信號完整性和阻抗匹配。將信號元件集中在頂層，能讓內層及底層的銅箔更好地鋪設為地/電源層，減少EMI并提升PCB的電氣性能。

4. 生產成本與可靠性權衡

- 設備校準與生產節拍

  省去“翻板”工序意味著SMT線可在更短時間內完成一塊PCB的全部貼裝，大幅提升產能。

- 重件優先布局，防止脫落

  重型BGA、散熱器等大型器件放在頂層，回流焊合時板面朝下，能有效避免重件因重力而松動。

- 熱量管理

  回流焊時，大件優先吸熱，有助于形成更加穩定的焊接溫度曲線，提高焊點質量。

這些因素結合起來，既能降低生產線故障率，又能節省設備與人力成本，使PCB整體可靠性和一致性得到保障。

5. 對應“PCB設計元件放置”更多場景

- 單面板 vs. 雙面板：單面板必須把所有器件放在一側；雙面板如果非要將部分元件放底層，也應盡量選用小型被動元件或不影響信號的去耦電容。

- 多層高速板：頂層放置高速器件并配合阻抗控制走線，內層和底層鋪銅為地/電源層，可最大限度地降低串擾與地彈效應。

- PoP封裝（Package on Package）：即使是層疊式封裝（PoP），其底部封裝也是先貼在頂層PCB上，仍然遵循“頂層優先”的原則。

結論：

將元件布局于頂層是PCB設計的行業共識，它滿足了SMT生產的“先頂后底”流程、檢測返修的便捷需求、布線優化和電氣性能管理，以及降低生產成本和提升可靠性的多重要求。理解并靈活運用這一原則，能讓你的PCB設計在質量、效率和成本之間取得最佳平衡。
