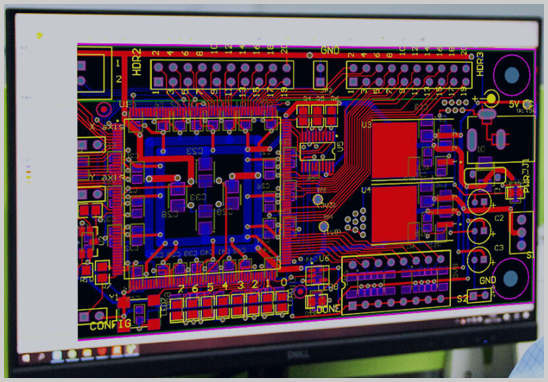

作為電子產品的基礎載體，PCB設計的質量直接影響產品的性能和可靠性。然而，即使經驗豐富的工程師也難免踩到一些“坑”。深圳宏力捷電子作為專業PCB設計公司，結合行業經驗和權威案例，總結PCB設計中最容易忽略的十大問題及解決方案，助您避開雷區！

一、環境腐蝕：隱形殺手

PCB長期暴露在潮濕、高溫或化學污染環境中，金屬焊盤或過孔會逐漸腐蝕，導致設備失效。

現象： 焊盤邊緣缺口、器件表面黑色顆粒物。

避坑技巧：

- 對暴露的金屬部分涂覆三防漆或灌封膠防護。

- 避免將敏感元件（如CPU引腳）靠近PCB邊緣，減少物理接觸風險。

二、過孔設計：細節決定成敗

過孔處理不當可能導致開路、短路或腐蝕。

高頻問題：

1. 過孔靠近板邊：銑外形時易損傷，建議預留≥0.2mm間距。

2. 漏鉆孔或半導通孔：使用PADS或Altium時，需檢查槽孔是否放錯層，并通過DFM軟件驗證鉆孔文件。

三、元件布局：別讓“空間焦慮”毀了設計

典型錯誤：

- 芯片緊貼板邊：易被工具碰撞損壞引腳，建議預留3mm以上安全距離。

- 差分信號線過細：如RS485電路因阻抗優先選擇細線，導致燒毀。需平衡阻抗與線寬，推薦線寬≥0.3mm。

四、焊盤與鉆孔：制造工藝的隱形門檻

常見問題：

1. 焊盤重疊：多層板中非貼片焊盤重疊會導致鉆孔斷刀，增加報廢率。

2. 用填充塊畫焊盤：阻焊層無法識別，需改用標準焊盤設計。

3. 字符蓋焊盤：影響焊接和測試，字符與焊盤間距應＞0.1mm。

五、電源與接地：別讓隔離變短路

設計誤區：

- 花焊盤濫用：電源/地層若設計為花焊盤，實際圖像會反向，需確保隔離線無缺口。

- 銅箔距板邊過近：銑切時易翹起，建議銅箔與外框間距≥0.2mm。

六、DFM檢查：從設計到生產的橋梁

案例分享：

- Allegro文件短路：某設計中電源與地因散熱孔未隔離導致短路，DFM軟件提前預警。

- 阻焊漏開窗：未開窗的焊盤無法焊接，需通過電氣網絡分析排查。

建議： 使用華秋DFM等工具，提前檢測線寬、孔徑、開短路等19類制造問題。

為什么選擇宏力捷電子？

- 專業能力：支持16層高精密板、BGA封裝、盲埋孔設計，解決阻抗匹配與信號完整性難題。

- 一站式服務：從原理圖導入、布局布線、BOM采購到樣品制作，全程高效響應。

- 品質保障：通過DFM可制造性分析，降低生產成本，直通率提升30%。

結語

PCB設計是一門平衡藝術，既要滿足功能需求，又要兼顧制造工藝。避開上述“坑”，結合專業工具與經驗，才能打造高可靠性的產品。宏力捷電子深耕PCB設計領域10年，為客戶提供“零失誤”設計方案，助力產品快速落地！
