作為一家深耕PCB設計領域多年的專業PCB設計公司，深圳宏力捷電子始終將設計規范與工藝要求作為核心關注點。在PCB設計過程中，設計規則檢查（DRC）是確保設計符合生產要求、規避潛在風險的關鍵環節。以下從實際經驗出發，結合行業需求，解析如何科學設置DRC規則。

一、DRC規則的核心作用

DRC（Design Rule Check）是PCB設計軟件中用于檢查布線是否符合預設規則的工具，涵蓋電氣安全、生產工藝、信號完整性等多維度要求。例如：

- 電氣安全：防止短路、開路、間距不足等問題；

- 生產工藝：確保線寬、孔徑、阻焊等符合工廠加工能力；

- 信號質量：優化高速信號、差分對布線，避免串擾。

通過DRC檢查，可大幅減少設計返工，提升良品率。

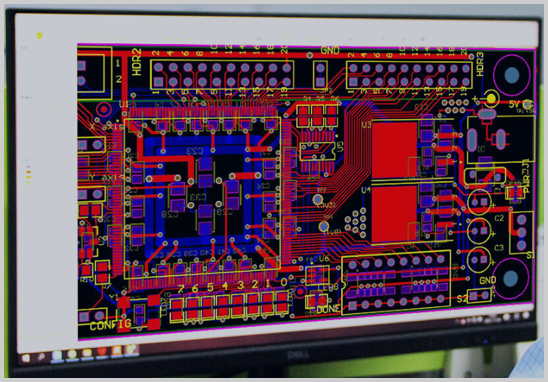

二、PCB布線DRC規則設置要點

1. 電氣規則：嚴控安全底線

- 間距規則：設置導線、焊盤、過孔之間的最小間距（如8-10mil），避免短路風險。高速板建議縮小至4-5mil。

- 短路與開路檢查：禁止不同網絡意外連接，確保所有網絡完整布線。

- 未連接網絡檢查：標記未完成的布線，防止遺漏。

2. 布線規則：優化信號與工藝

- 線寬與載流能力：電源線、地線需加寬（如≥18mil），普通信號線建議≥6-12mil。

- 過孔規范：限制過孔類型（建議不超過2種），孔徑需匹配工廠鉆頭規格。

- 差分對與阻抗控制：高速信號需設置差分線寬、間距及阻抗匹配規則。

3. 制造規則：貼合工廠工藝

- 孔到孔間距：避免定位孔與元件孔距離過近，導致鉆孔偏移。

- 阻焊與絲印檢查：確保絲印文字不覆蓋焊盤，阻焊開窗間距≥2mil。

- 線頭（Stub）檢查：刪除未連接的線頭，防止天線效應干擾信號。

4. 元件規則：避免裝配沖突

- 元件間距：水平/垂直間距≥2mil，防止焊接時元件碰撞。

- 高度限制：針對有空間約束的PCB，設置元件最大高度。

5. 特殊規則：應對復雜場景

- 高速信號包地：對關鍵信號線添加保護地線，減少干擾。

- 混合電路隔離：數字與模擬電路需獨立地平面，避免串擾。

三、DRC檢查流程與常見問題處理

1. 檢查步驟

- 啟用實時DRC：在布線過程中實時顯示錯誤標記（如黃色“X”）。

- 批量檢查：設計完成后運行完整DRC，生成報告并定位錯誤。

- 報告分析：通過“Messages”面板查看具體錯誤類型，雙擊跳轉至問題位置。

2. 典型問題解決方案

- 間距報錯：調整走線路徑或修改規則容差值。

- 覆銅未更新：執行“重新鋪銅”命令以修復。

- 絲印覆蓋焊盤：移動絲印位置或調整阻焊開窗范圍。

四、深圳宏力捷電子的服務優勢

作為專業PCB設計服務商，我們提供：

1. 定制化規則設置：根據客戶原理圖及工廠工藝需求，靈活配置DRC規則；

2. 多層板與高密度設計經驗：支持BGA封裝、盲埋孔等復雜工藝；

3. 快速響應與優化：從布局、布線到DRC檢查全程把控，確保設計一次通過；

4. 供應鏈整合：提供BOM表建立、供應商匹配及樣品制作一站式服務。

結語

科學設置DRC規則是PCB設計成功的關鍵。深圳宏力捷電子憑借豐富的行業經驗與技術積累，致力于為客戶提供高效、可靠的PCB設計解決方案。如需了解更多細節，歡迎聯系我們的專業團隊！
