在PCB設計流程中，焊盤（Pad）承載著元器件與電路板之間的第一道“紐帶”，是保證焊接質量和電氣性能的關鍵。深圳宏力捷電子是有著20余年經驗的專業PCB設計公司，接下來我們結合實際項目經驗，來聊聊PCB設計里常見的焊盤類型和選型要點。

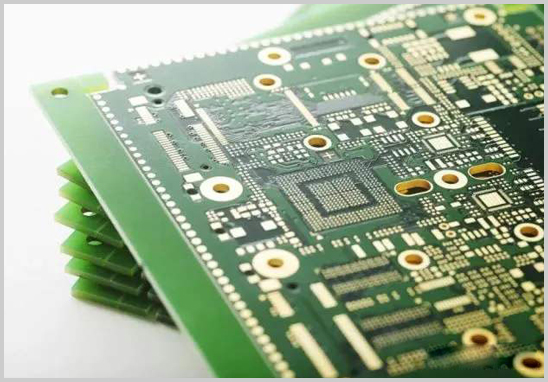

一、按制造工藝分類

1. 通孔焊盤（PTH Pad）

   - 特點：孔壁電鍍，焊錫能從頂層流至底層，適用于插件元件。

   - 場景：大型電解電容、插針式連接器等高強度焊點需求場合。

2. 非通孔焊盤（NPTH Pad）

   - 特點：不電鍍孔壁，僅做機械固定或走線過孔。

   - 場景：測試點、支撐柱孔、定位孔等非焊錫填充需求。

3. 表面貼裝焊盤（SMD Pad）

   - 特點：無需開孔，將錫膏涂布后貼裝SMT元件。

   - 形狀：矩形、圓形、橢圓形、異形等多種。

   - 場景：貼片電阻、電容、QFP、QFN、BGA等。

二、按焊盤形狀分類

1. 圓形焊盤

   - 最經典的通孔及SMD焊盤形狀，制造簡單，常見于電阻、電容等小引腳元件。

2. 方形焊盤

   - 在同等面積下比圓形提供更大焊錫量，常用于大型元件或手工焊接場景。

3. 橢圓/橢圓形焊盤

   - 兼具圓形和方形優點，適配引腳帶寬較寬的元件，如某些SOIC、DIP封裝。

4. 淚滴焊盤（Teardrop Pad）

   - 在焊盤與走線過渡處采用淚滴形過渡，可增強抗剝離能力，常見于高可靠性板。

5. 異形焊盤（Polygonal Pad）

   - 多邊形或不規則形狀，根據空間或散熱需求定制，如功率器件散熱用焊盤。

三、特殊焊盤類型

1. 盲孔/埋孔焊盤（Blind/Buried Via Pad）

   - 只開口于內層或外層，用于高密度多層板，節省空間又保證連通性。

2. BGA焊盤（Ball Grid Array Pad）

   - 微型圓形焊盤，需嚴格控制阻焊開窗、焊盤直徑和間距，建議參考IPC標準。

3. 散熱焊盤（Thermal Pad）

   - 在QFN、DFN等封裝底部設計大面積銅箔焊盤，并加熱孔/散熱銅柱以強化散熱。

4. 金屬化槽孔焊盤（Slot Pad）

   - 采用金屬化加工的長條型孔，適用于高電流或高散熱的電源板設計。

四、焊盤設計規范要點

- 焊盤尺寸：依據元器件引腳尺寸和制程能力決定，推薦參照IPC-7351設計指南。

- 阻焊開窗：SMD焊盤需考慮阻焊膜形態：非阻焊定義（NSMD）或阻焊定義（SMD），不同開窗影響焊接強度。

- 過渡過孔：對通孔焊盤與走線連接處可添加淚滴、圓角以防焊盤撕裂。

- 間距與排布：高密度元件（如BGA）需嚴格控制錫膏印刷參數與焊盤間距。

結語

不同類型的焊盤各有千秋，設計時要根據元器件特性、工藝限制和可靠性要求，靈活選用和優化。希望這篇文章能幫助你快速理清PCB設計中焊盤的主要類別與設計要點。如需專業PCB設計服務，歡迎聯系深圳宏力捷電子，一站式多層板、高精度/BGA封裝、盲孔/埋孔設計，讓你的項目更省心、更高效！
