一、什么是PCB抄板反推原理圖？

“PCB抄板反推原理圖”指的是在沒有原始設計文件的情況下，通過對已有電路板的外觀、走線、器件標識和電氣連通性進行分析，逐步恢復出對應的電路原理圖。該過程既能幫助維修老舊設備，也可用于新產品的快速打樣和功能驗證。

二、為啥要做反推原理圖？

- 修復與維護：當設備無原理圖或設計團隊已散時，反推原理圖能快速定位故障點，節省調試時間。

- 打樣與升級：在抄板打樣前獲得原理圖，能精準地進行電氣驗證，避免功能缺失風險。

- 知識沉淀：通過反推流程，團隊可以深入理解電路應用場景及設計思路，提高后續開發效率。

三、核心流程與工具推薦

1. 準備工作：

   - 拍照/掃描：對PCB正反面進行高分辨率拍攝或掃描，確保能清晰地看到走線和焊盤。

   - 元件識別：根據絲印標號和器件封裝，結合SMD代碼手冊查找元件型號和功能。

2. 走線剝離（可選）：

   - 對于多層板，可借助化學剝離或剝層設備，逐層拍照，獲取內層走線信息（破壞式方法）。

3. 連通性分析：

   - 使用萬用表或PCB測試儀檢測焊盤之間的電氣連通，標注網絡節點。

   - 借助CAD工具（如Altium、KiCad）導入拍攝圖片，通過“追蹤”和“網表”功能輔助繪制網絡關系。

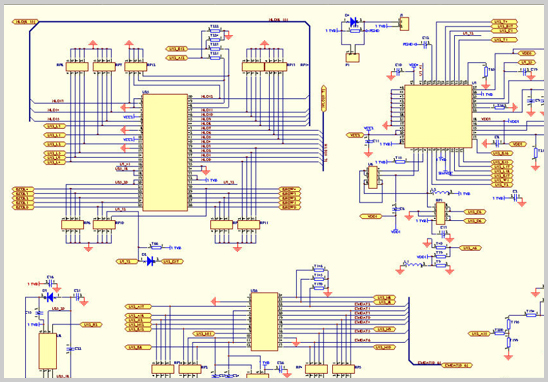

4. 原理圖重建：

   - 按功能模塊（電源、信號處理、接口等）分區，把相同網絡的焊盤連接起來，添加元件符號，并標注元件值與封裝。

5. 校驗與輸出：

   - 將重建的原理圖導入仿真或PCB布局軟件，利用DRC（設計規則檢查）功能檢測網名一致性；必要時制作小批量打樣板進行功能驗證。

四、常見問題 & 搜索需求滿足

- “PCB抄板反推原理圖軟件”：推薦使用KiCad、Altium Designer，配合OCR插件批量識別SMD標號。

- “PCB抄板反推原理圖收費標準”：根據板層數、復雜度和打樣數量，一般從幾千元到數萬元不等。

- “如何加快反推原理圖速度”：提前分類打包照片、使用腳本批量生成網表、并行化分工；宏力捷電子10年抄板經驗團隊可確保高效交付。

五、選擇宏力捷電子的優勢

- 經驗豐富：10+年PCB抄板實戰經驗，成功率高達99%

- 一站式服務：自有PCB廠、SMT貼片廠，從抄板、PCB制作到元器件采購、SMT/DIP焊接、組裝測試全流程覆蓋

- 快速響應：專業項目經理全程跟進，7×24小時在線支持，按時交付高質量打樣板

通過科學的方法和專業的團隊支持，“PCB抄板反推原理圖”從此不再難題。歡迎聯系宏力捷電子，開啟您的電路板抄板打樣之旅！
