電子制造領域最常見的基礎問題，卻直接影響著電路板的質量和生產效率。

在電子制造業中，PCB作為電子產品的心臟，其加工流程直接決定了最終產品的質量。許多剛入行的工程師和采購人員常常困惑：在PCBA加工過程中，到底是應該先進行貼片還是先進行分板？

這個問題看似簡單，卻直接關系到產品質量、生產效率和成本控制。作為有著20余年PCBA加工經驗的深圳宏力捷電子，我們將從實際生產角度為您詳細解析這一工藝選擇的奧秘。

一、為什么必須先貼片后分板？

在SMT貼片加工中，先貼片后分板是行業公認的標準工藝順序。這一流程安排背后有著充分的科學依據和實踐驗證。

1. 保證貼片精度

貼片過程中，PCB板需要保持絕對平整，以確保元器件被精確貼裝到指定位置。如果先進行分板，分割后的PCB板邊緣往往會出現不平整現象，導致貼片機軌道夾持不穩，嚴重影響貼裝精度。尤其是0201、0402等微小封裝的元件，位置偏移絲毫就可能導致焊接不良。

2. 提高生產效率

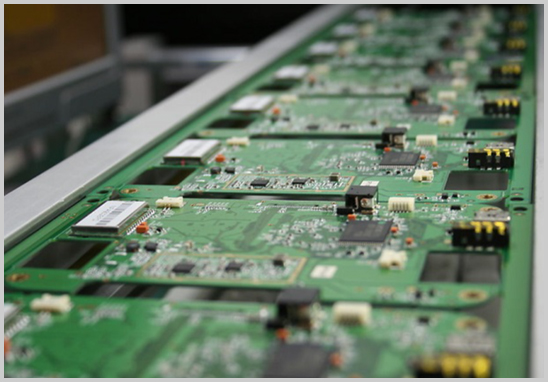

對于小型PCB板，制造商通常采用連片設計（多個小板拼成一個大板）來提高生產效率。在SMT線上，一塊大板上可以同時完成數十個小板的貼裝和回流焊接，設備利用率最大化。待所有工序完成后再進行分板，可顯著降低單板生產成本。

3. 避免元器件損壞

分板過程會產生機械應力和振動。如果先分板再貼片，分板過程中產生的應力可能對后續貼裝的精密元件（如BGA芯片、QFP封裝等）造成隱性損傷。而先完成貼片和焊接，元件已牢固固定在板上，只要選擇合適的分板方式，損傷風險可大大降低。

宏力捷電子在實際生產中始終堅持“先貼片、再分板”的工藝順序，這是我們保證產品高直通率的基礎準則之一。

二、工藝邊的作用與分板時機選擇

PCB工藝邊：不可或缺的輔助設計

工藝邊（也稱工作邊）是為了SMT加工時留出軌道傳輸位置、放置拼版Mark點而設置的長條形空白板邊。在PCBA生產工藝流程中，工藝邊的預留對于后續的SMT貼片加工具有十分重要的意義。

- 避免設備撞件：SMT貼片機軌道夾住PCB板流動時，過于靠近軌道邊的元件容易被貼片機吸嘴撞擊。

- 提供機器定位基準：工藝邊上的Mark點是貼片機視覺定位的關鍵參考點。

- 適應不同厚度板：工藝邊可平衡不同厚度區域的支撐，防止過回焊爐時板子變形。

分板的最佳時機

完成所有焊接工序后，分板操作才應進行。標準流程如下：

1. SMT貼片（包括錫膏印刷、元件貼裝、回流焊）

2. DIP插件（如有）

3. 波峰焊（針對插件元件）

4. 清洗與測試

5. 分板操作

在宏力捷電子的生產線中，我們特別關注分板前的質量確認環節，確保所有焊接和測試合格后才進入分板工序，避免二次返修帶來的麻煩。

三、分板方法選擇的五大關鍵因素

面對手動分板、機械分板和激光分板等多種方式，如何做出明智選擇？作為專業PCBA加工廠，宏力捷電子建議您從以下五個維度綜合考慮：

1. 生產規模與成本效益

- 手動分板：適用于小批量生產和原型驗證階段。優點是設備成本低、操作簡便，缺點是效率低、一致性差。

- 機械分板：適合中等規模生產。V-cut分板機成本適中，適合直線切割；銑割分板機可處理曲線分板，精度更高。

- 激光分板：適用于大批量和高精度要求的產品。雖然設備成本高，但無接觸、無應力，特別適合柔性板和醫療電子等高端產品。

2. 產品復雜度

- 簡單矩形板：V-cut分板機是最經濟高效的選擇，通過刀片沿著PCB V型槽進行直線切割。

- 不規則形狀板：需采用銑割分板機或激光分板機。銑割分板機通過精密銑刀沿編程路徑切割；激光分板則無物理接觸，可處理最復雜的輪廓。

3. 質量要求

- 軍工、醫療、汽車電子等高可靠性領域：推薦激光分板或銑割分板，避免任何機械應力損傷焊點。

- 消費類電子產品：V-cut分板可滿足大部分要求，但需注意元件布局與分板線的安全距離。

4. 板材特性

- 常規FR-4板材：所有分板方式都適用

- 厚銅板、金屬基板：建議采用銑割或激光分板

- 薄板（<0.8mm）：激光分板最佳，避免機械分板導致的變形

5. 元件布局密度

在元件密集區域附近分板時，機械應力可能傳導至精密元件。宏力捷電子工程師建議：關鍵元件與分板線距離至少保持3mm以上。若無法滿足此要求，則應選用激光分板工藝。

結語

在PCBA加工中，“先貼片后分板”是保證質量和效率的基本原則，而分板方式的選擇則需要綜合考量產品特性、質量要求、成本預算等多方面因素。

作為擁有20余年PCBA加工經驗的深圳宏力捷電子，我們配備多條SMT/DIP生產線，擁有全系列分板設備（包括高精度激光分板系統），能夠根據您的產品需求提供最合適的加工方案。從PCB設計評審、元件采購到貼片、分板和測試，我們提供一站式PCBA代工代料服務，確保您的產品從第一塊樣板到批量生產都保持最高品質標準。

當您面臨PCBA加工分板工藝選擇時，專業的事交給專業的團隊——宏力捷電子期待成為您最可靠的制造伙伴。
